智能变电站光数字测试仪视频-万安|吉州|九江|新余|萍乡|上饶天正华意智能变电站光数字测试仪_ 天正华意电气设备(吉安市分公司)
更新时间:2025-06-08 23:31:42
Tags: 模拟断路器

我们为您呈现的模拟断路器产品视频,是为了让您更好地体验产品的各项功能和特点。请您抽空观看,一定会为您带来惊喜。
产品参数 | |
---|---|
产品价格 | 555/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铜 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 4 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电气电力 |
质量认证 | 9000 |
产品功率 | 5 |
工作温度 | 45 |
范围 | 总部设立于【],服务网络覆盖江西省 吉安市 南昌市、景德镇市、九江市、赣州市、萍乡市、新余市、上饶市、抚州市、宜春市 吉州区、青原区、吉水县、峡江县、新干县、永丰县、泰和县、遂州县、万安县、安福县、永新县、井冈山市等区域。 |

模拟断路器,【天正华意电气设备(吉安市分公司)tianzh3611-79】拥有经验8年,技术专业,坚持以客户为中心,从原材料采购到生产工艺,再到终的产品检验,每一步都严格把关,详情拨打电话免费了解更多,联系人:杨经理,地址:平度市平安路2号。

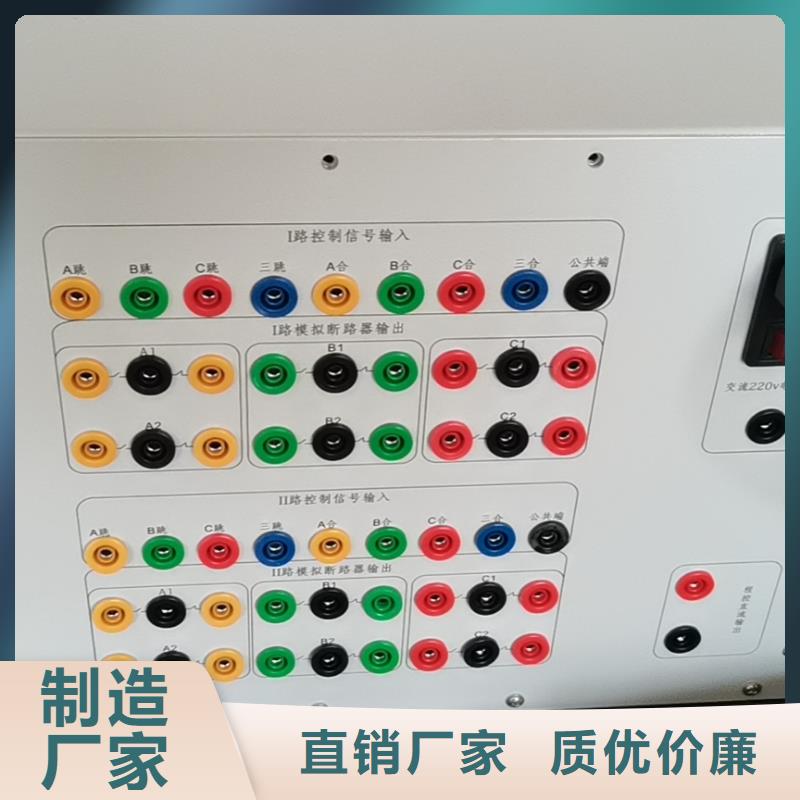

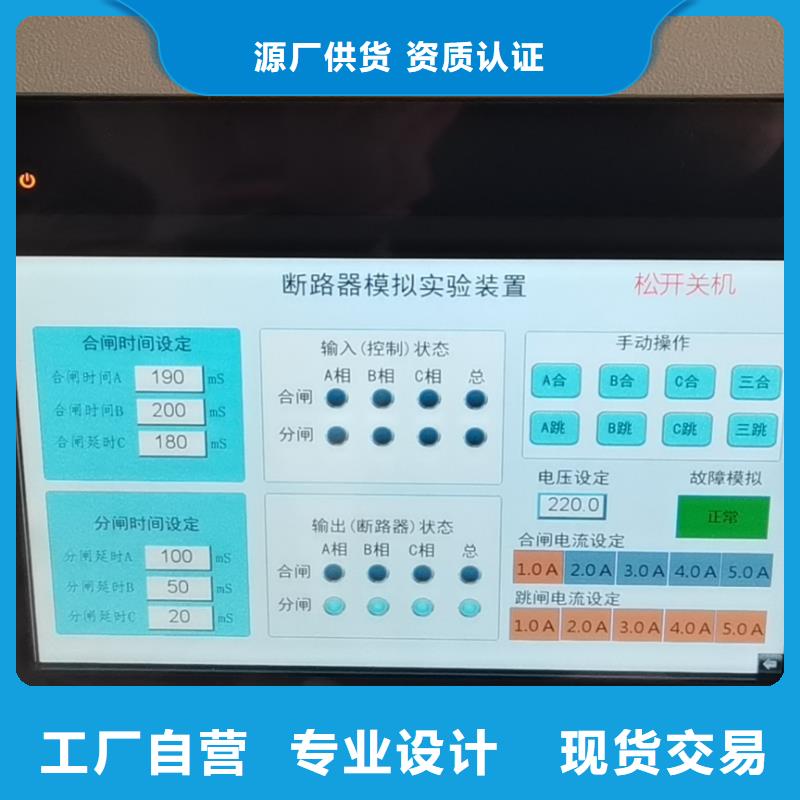

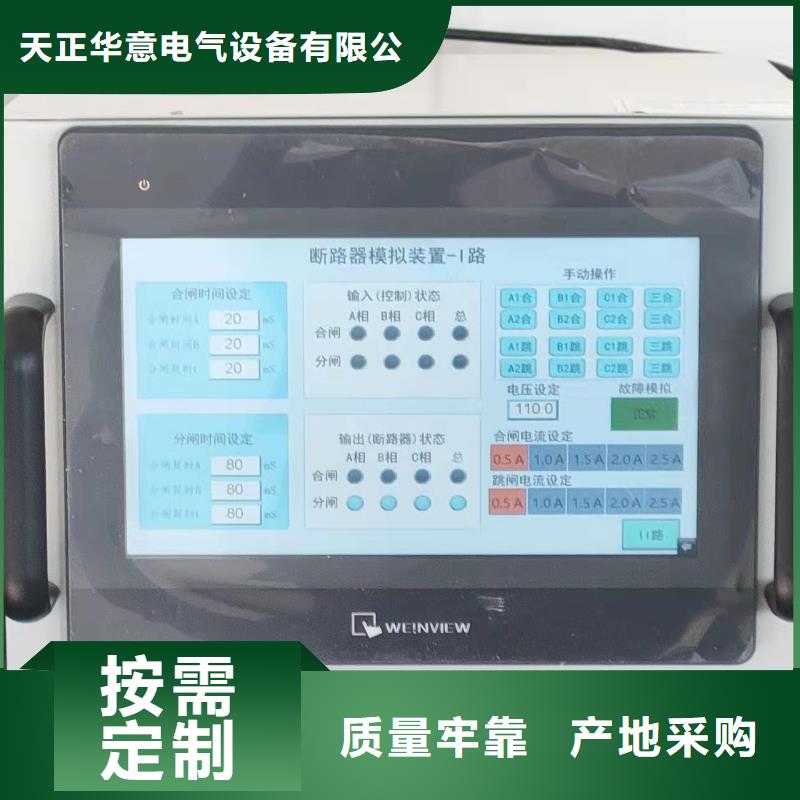

模拟断路器手跳、手合:手跳手合按键是为配合继电器的需要,可以任意改变模拟断路器的跳合闸工作状态,并试验模拟断路器内部跳合闸回路是否正常。(3)时间显示窗口:为液晶显示屏,显示跳合闸时间。(4)电源开关: 此开关为模拟断路器电源开关。(5)跳闸电流选择开关: 跳闸电流按键采用5键自锁琴键开关,按下一键后即接入1A 电流,按二键即接入2A电流,可设置跳闸电流为1A、2A、3A、4A、5A。(6)合闸电流选择开关: 合闸电流按键采用5键自锁琴键开关,按下一键后即接入1A 电流,按二键即接入2A电流,可设置合闸电流为1A、2A、3A、4A、5A。2.操作方法本装置和继电保护测试装置配合使用。(1)具体操作方法如下:①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构,只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构,可接入三跳三合回路或分相跳合回路。(2)应用接线图上例接线为继电保护测仪与模拟断路器配合使用的实例,模拟断路器也可独立使用;如没有其它接点需要断路器控制,也可不用模拟断路器的跳合闸输出,观察跳合闸指示灯即可。五.注意事项1.禁止将模拟断路器的输入和输出接反!2.不允许将输入与输出的公共端连接在一起!3.当跳合闸脉冲为110V时,对应的跳合闸电流分别为0.5A、1A、1.5A、2A、2.5A

模拟断路器配电开关模拟试验盒是我公司根据市场需求,结合现场试验经验研制开发出体积小、重量轻。锂电池供电、便携式的新型FTU、DTU、TTU等试验用的配电开关试验盒。本装置可以模拟3路跳闸开关和3路合闸开关。可模拟在配网 FA 测试中现场开关作用,通过将原开关端子的遥信、遥控接点拆下接入模拟开关盒,保证在不停电的情况下顺利完成 FA 测试实验。本产品具有多种供电方式1、交流供电:AC165V~250V。2.直流供电:DC10V~60V。3.也可以通过内部大容量锂电池供电。一次充电可以连续使用半个月。极大的方便了用户的使用。本产品包含 1 组遥控合闸输入端子、1 组遥控分闸输入端子、3组分位遥信接点、3组合位遥信接点,均为固态继电器接点,可以通过 设置开关设置合闸和分闸动作延时。另外,本产品还可以通过合闸和分闸按键实现手动合闸和手动分闸操作,从而来模拟实现断路器的的跳/合闸动作。主要技术指标供电电压输入:AC165V~250V 或 DC10V~60V或内部锂电池供电跳合闸输入电压:DC 24V≤ Vin ≤240V合闸时间选择:0ms~500ms, 步长1ms延迟时间精度:≤2ms跳闸时间选择:0 ms -500ms步进1ms延迟时间精度:≤2ms常开/常闭输出接点容量:DC12~220V /5A工作环境:温度-10℃~ +45℃,湿度 90%不冷凝外形尺寸:30(L)*18(W)*17(H)cm使用方法1.接线用配电开关模拟试验盒做测试时,在电源开关关断的情况下将输入电源接至试验盒面板的电源输入端子,遥合输入和遥分输入接入开关试验盒面板上对应的分闸输入/合闸输入端子。输出端继电器信号接入测试设备对应的合位及分位信号输入。

模拟断路器模拟断路器与保护测试仪配合进行保护装置整组传动试验系统接线图TH-10G模拟断路器与测试仪及保护装置相配合使用,替代实际断路器,可以进行保护装置动作跳合断路器的整组传动试验,请参见图3。图3是按双跳闸电流线圈试验接线,当只有一路跳闸电流时,别一路不接。在保护装置的测试过程中,TH-10G模拟断路器在二次回路中的接线方法是将实际断路器的跳、合闸线圈的接线从二次回路中退出,将TH-10G模拟断路器装置的A、B、C的跳、合闸线圈对应地接入二次回路中,与保护和测试仪配合,完成保护装置的整组测试(如图4,只以A相单组跳闸跳圈为例)。图4 TH-10G接入实际二次回示意图在图4中,“断路器接线”是指黑框内的接线为实际断路器在二次回路中的接线,“断路器模拟装置”黑框内的接线为试验时TH-10G断路器模拟装置在二次回路中的接线。当断路器在系统故障时的跳闸方式为分相跳闸时,TH-10G模拟断路器的输出接点按A、B、C的相别分别接入测试仪;当断路器在系统故障时的跳闸方式仅为三相跳闸时,TH-10G模拟断路器的输出接点可以任意接入测试仪A、B、C的某一相;模拟断路器装置的常开或常闭输出接点对应于二次回路中(不包括操作回路中与跳、合闸线圈串联的断路器辅助接点)断路器的常开或常闭接点,可根据试验需要接入保护装置中。
